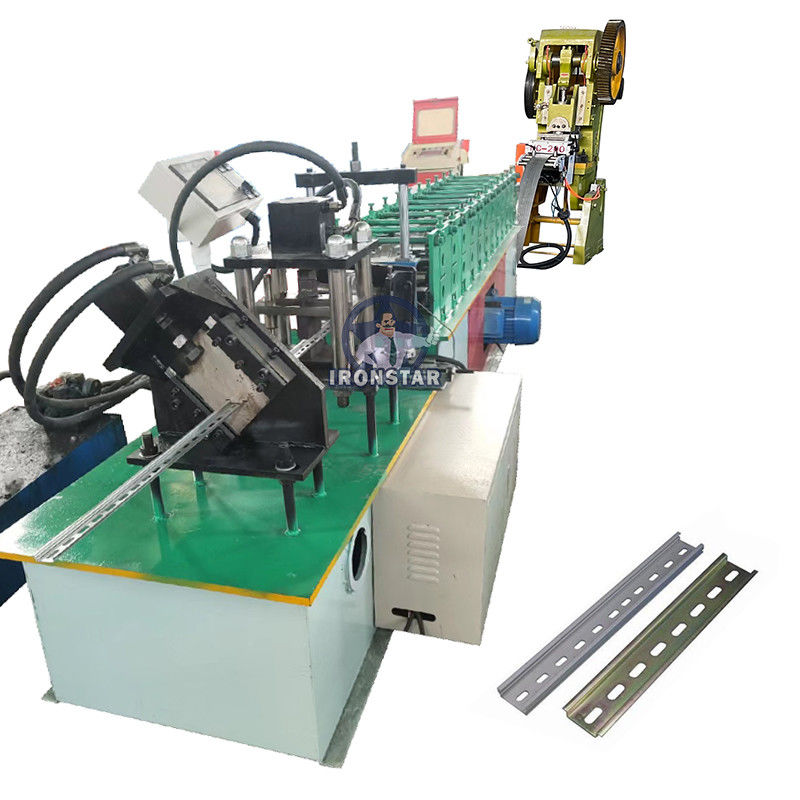

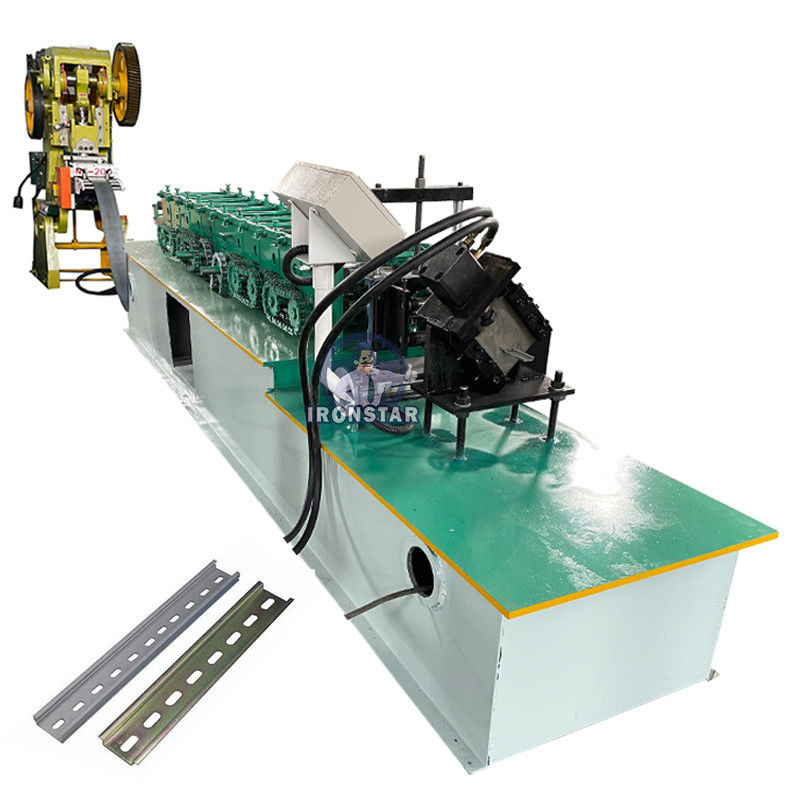

Mesin Roll Forming Saluran Rel Din
Keterangan
Din rail roll forming machine |Mesin pembentuk gulungan saluran |Din rail channel roll forming machine |Mesin pembuat rel Din
Mesin cetak rolling guideway DIN menghasilkan guideway DIN untuk kabinet listrik, banyak digunakan untuk memasang pemutus sirkuit dan peralatan kontrol industri dalam rangka peralatan.Bahan yang dapat dikerjakan biasanya baja galvanis, aluminium, baja tahan karat, dll., Dan ketebalan pelat 1-1,5mm.

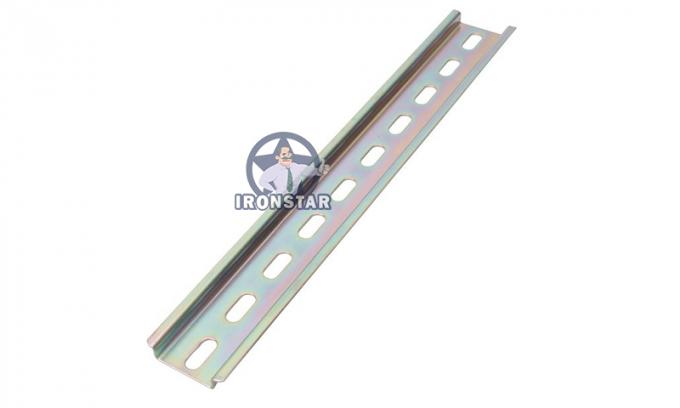

DIN guideway adalah guideway logam standar yang banyak digunakan untuk memasang pemutus sirkuit dan peralatan kontrol industri.
Di dalam rak peralatan.Produk-produk ini biasanya mengandung lembaran baja karbon canai dingin dengan perawatan permukaan cerah berlapis galvanis atau krom.
Rel DIN standar berukuran 35mm (kedalaman 7,5mm dan 15mm), lebar 32mm dan 15mm, dan menyediakan panjang 1m (3mm ") dan 2m (6mm").
Alur kerja mesin roll forming din rail
Decoiler-roll forming machine-PLC control box-hydraulic cutter-Run out table
|
TIDAK |
Jenis |
Spesifikasi | |
|
1 |
Bahan baku | Jenis | Baja galvanis |
| Lebar makan | Sebagai gambar pelanggan | ||
| Ketebalan | 0,3-0,6 mm | ||
|
2 |
Decoiler | Operasi | Manual |
| Apasitas berat | 3 Ton | ||
|
3 |

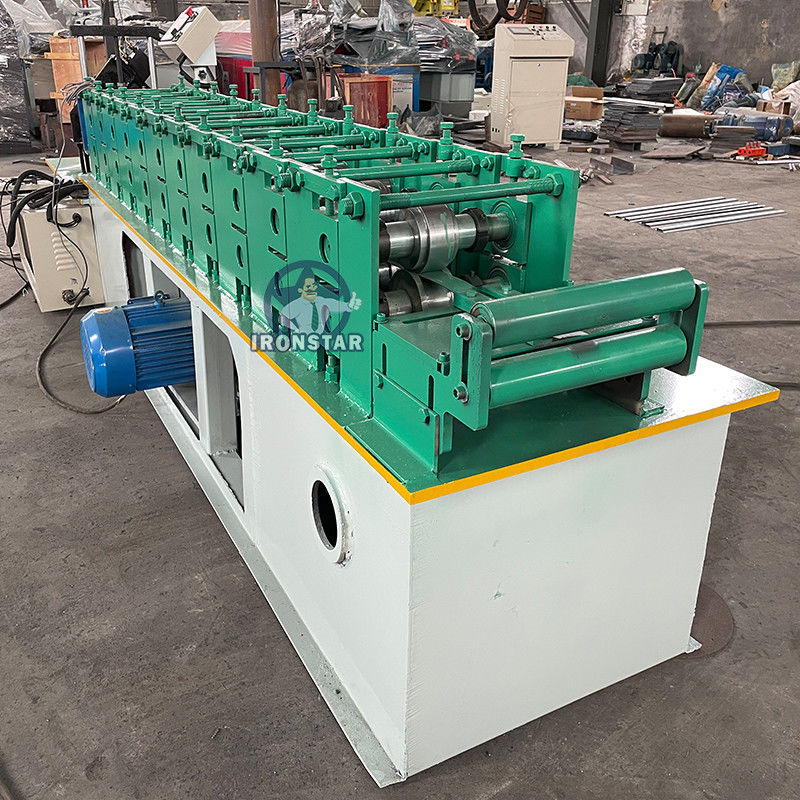

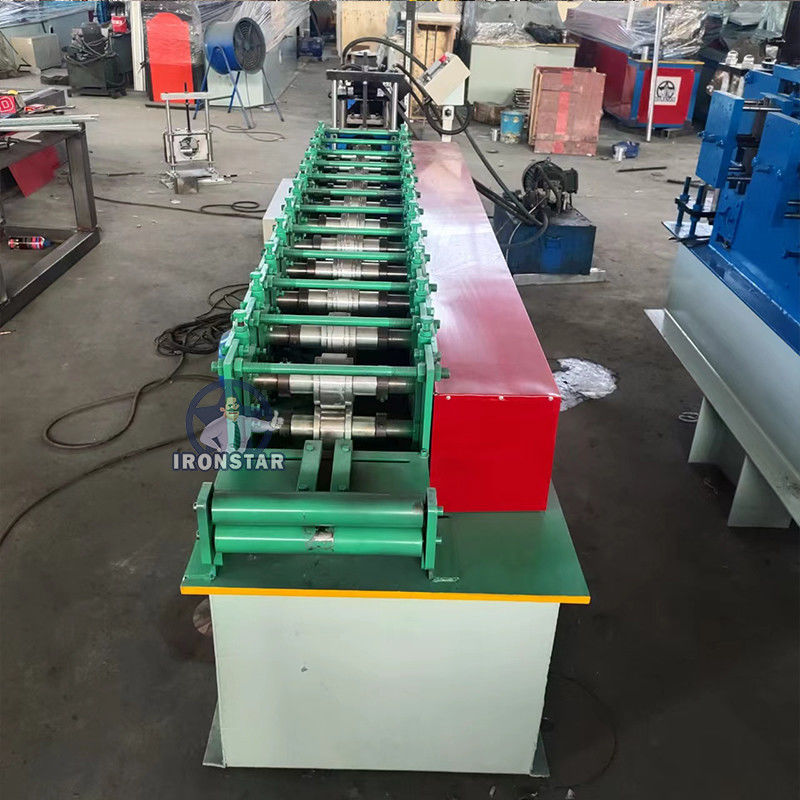

Tubuh utama | Stasiun rol | 10 baris |
| Diameter poros | 55 mm | ||
| Bahan poros | 45 # dengan krom 0,05mm | ||
| Bahan rol | 45 # dengan krom 0,05mm | ||
| Bingkai | Pengelasan pelat baja | ||
| Ketebalan bingkai | 16 mm | ||
| Ukuran mesin | Sekitar 4,2*0,8*1 m | ||
| Berat mesin | Sekitar 1,5 ton | ||
| Warna mesin | Sebagai kebutuhan pelanggan | ||
| Operasi | Hidrolik otomatis | ||
| Kecepatan kerja | Kecepatan umum 30-50 m/min | ||
| 4 | Pemotong | Kekerasan | 50-65 HRC |
| Toleransi pemotongan | ± 1mm | ||
| Bahan | Kr 12 | ||
| Beroperasi | Pemotongan hidrolik | ||
| 5 | Kekuatan | Cara mengemudi | Rantai 1 inci |
| Motor utama | 4KW | ||
| Motor pompa untuk pemotong | 3KW | ||
| Tegangan | 380V/50HZ, 3 fase atau permintaan pelanggan | ||
|
6 |
Kotak kontrol | Kotak listrik | Sistem kontrol PLC, penemu |
| Layar | Layar yang dapat disentuh | ||
| merek PLC | Delta buatan Taiwan | ||
| Merk Inverter | Delta dibuat di Taiwan atau SAJ | ||
| Bahasa | Cina dan Inggris atau sebagai permintaan pelanggan | ||
| 7 | Penumpuk | Operasi | Manual |
| Panjangnya | 2-3 m | ||
Ini digunakan untuk menahan kumparan baja dan melepaskannya, menjaganya tetap bekerja dengan stabil
Kapasitas pemuatan: 3 ton
Ukuran bagian dalam koil: 470-530 mm
Jenis pekerjaan: Operasi manual
Warna: Sebagai permintaan pelanggan
Bahan roller: baja 45 # dengan krom 0,05mm
permukaan rol memoles, menangani pelapisan keras
Permukaan yang dipoles dan perlakuan panas terhadap cetakan dapat menjaga permukaan pelat cetakan tetap halus dan tidak mudah ditandai saat sedang dicap
Ini mengadopsi penggerak hidrolik dan lokasi otomatis untuk menentukan dimensi dan memotong produk target.
Bahan pisau: Cr12, perawatan pendinginan
Masukkan bahan mentah (pelat baja) melalui pantai untuk diproduksi dan diproses
Itu bisa menjamin koil lurus dan produk keluar rapi, paralel
Sistem kontrol DETAL PLC
Panjang potongan target dapat disesuaikan dan digit
Dua mode beroperasi: tipe otomatis dan manual
Tekan tombol dan sentuh layar beroperasi, mudah dioperasikan
Bahasa: Cina dan Inggris atau sebagai kebutuhan pelanggan
Minyak hidrolik ke dalam tangki minyak hidrolik
Motor pompa menggerakkan kerja pemotong
Tenaga Motor: 3KW
Minyak hidrolik: 46 # Minyak
tambah kapasitas: oli tambah 3/4 kapasitas kotak
Tekanan minyak: 8-10 MPa
Panjang: Umum 2-3 m
Operasikan: Pekerjaan manual
Digunakan untuk mengumpulkan potongan jadi
Dukungan roller untuk mengirimkan potongan
Mudah untuk diambil panelnya dengan forklift
1).Metode pengepakan: Telanjang, penjual harus menjamin peralatan akan tahan lembab, anti korosif, dan tidak akan rusak selama transportasi.
2).Jangka Waktu Pembayaran: 30% dari total nilai kontrak dibayar oleh T/T, 70% terakhir dibayar oleh T/T setelah diperiksa oleh pembeli di pabrik penjual sebelum pengiriman.
3).Waktu Pengiriman: Penjual menjamin peralatan akan siap untuk dikirim dalam waktu40 hari kerjasetelah menerima deposit dari pembeli.
4).Layanan: Kami dapat mengirim teknisi ke negara Anda untuk memperbaiki mesin jika Anda membutuhkannya.Pembeli harus membayar semua biaya, termasuk: visa, tiket pulang pergi, akomodasi, gaji USD 120 per hari.
5).Jaminan:36 bulanSelama masa garansi, suku cadang yang dapat diganti gratis, tetapi pembeli harus membayar biaya pengiriman.
6).Paket: Satu kebutuhan peralatan lengkap akontainer 20 kakiuntuk menahan.
Produk kami dijual di seluruh dunia. Anda dapat yakin dengan seluruh proses produk kami.
